Frézy s plochou hlavou s 2 drážkami

Spracované materiály	Liatina Nodulárna liatina		Uhlíková oceľ, legovaná oceľ ~750 N/mm²		Uhlíková oceľ, legovaná oceľ ~30 HRC		Predtvrdená oceľ, kalená a temperovaná oceľ ~40 HRC		Nerezová oceľ		Predtvrdená oceľ, kalená a temperovaná oceľ ~50 HRC
Priemer (mm)	Rýchlosť otáčania (min -1 )	Rýchlosť podávania (mm/min)	Rýchlosť otáčania (min -1 )	Rýchlosť podávania (mm/min)	Rýchlosť otáčania (min -1 )	Rýchlosť podávania (mm/min)	Rýchlosť otáčania (min -1 )	Rýchlosť podávania (mm/min)	Rýchlosť otáčania (min -1 )	Rýchlosť podávania (mm/min)	Rýchlosť otáčania (min -1 )	Rýchlosť podávania (mm/min)
1	20000	215	20000	215	20000	175	20000	175	20000	65	20000	130
2	15000	345	15000	345	15000	310	15000	305	11150	90	13000	195
3	14000	590	14000	590	13000	546	10600	455	7500	130	8500	360
4	10800	600	10800	605	10000	560	8000	460	5500	145	6500	365
5	8200	630	8200	630	7600	585	6400	480	4500	145	5000	380
6	7000	650	7000	650	6400	600	5300	500	3700	150	4200	390
8	5200	645	5200	645	4800	590	4000	495	2800	150	3200	400
10	4200	630	4200	630	3800	585	3200	480	2200	150	2500	380
12	3500	630	3500	630	3200	585	2650	480	1850	150	2100	380
14	3000	590	3000	590	2700	545	2300	455	1600	145	1800	360
16	2600	590	2600	590	2400	545	2000	455	1400	130	1600	360
18	2300	580	2300	580	2100	530	1800	450	1250	130	1400	350
20	2050	580	2050	580	1900	530	1600	450	1100	130	1250	350

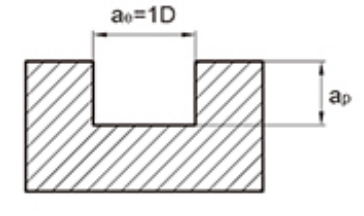

Maximálna hĺbka rezu
								Priemer nástroja	Hĺbka rezu ap
								∅1	0,15 D
								∅3	0,3D

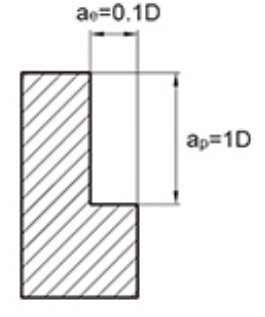

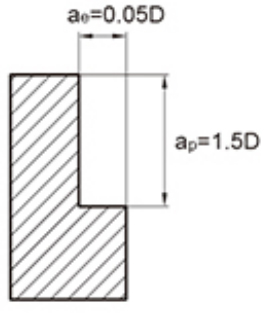

1. Vyššie uvedená tabuľka zobrazuje štandardné hodnoty pre bočné frézovanie. Pri rezaní drážok nástrojom by rýchlosť mala byť 50 % ~ 70 % z vyššie uvedenej tabuľky a rýchlosť posuvu by mala byť 40 % ~ 60 % ako štandardná hodnota.
2. Používajte vysoko presné obrábacie stroje a držiaky nástrojov.
3. Použite vzduchové chladenie alebo reznú kvapalinu, pri ktorej je menej pravdepodobné, že bude produkovať dym.
4. Na bočné frézovanie sa odporúča použiť sekvenčné frézovanie.
Keď je tuhosť inštalácie obrábacieho stroja a obrobku nízka, môžu sa vyskytnúť vibrácie a abnormálny zvuk. V tomto prípade by sa rýchlosť a rýchlosť posuvu v tabuľke vyššie mali medziročne znížiť.
6. Minimalizujte dĺžku previsu nástroja čo najviac bez rušenia.

Frézy s plochou hlavou s 2 drážkami v porovnaní so 4 drážkovými frézami majú väčší priestor na odvádzanie triesok, sú vhodné na spracovanie lepkavých materiálov alebo pri príležitostiach, kde sa vyžaduje lepšie odvádzanie triesok.
Plochá hlava s plochým dnom je vhodná na spracovanie rovných plôch alebo pravouhlých schodov.

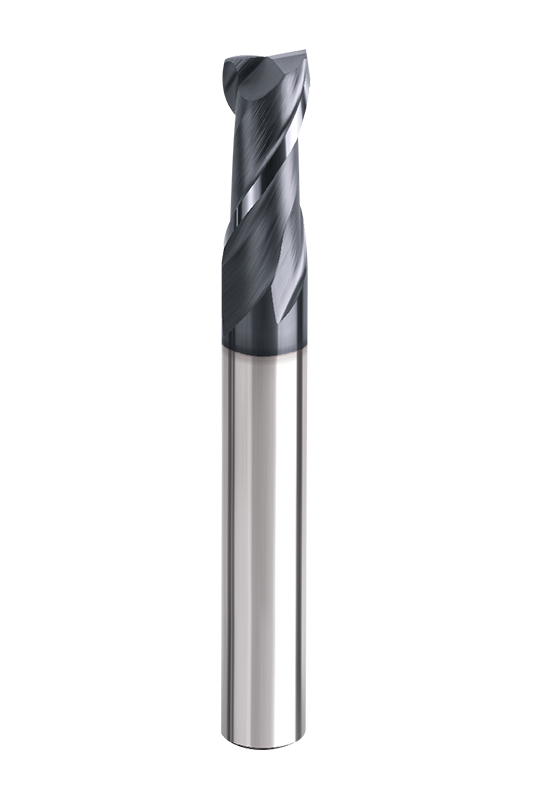

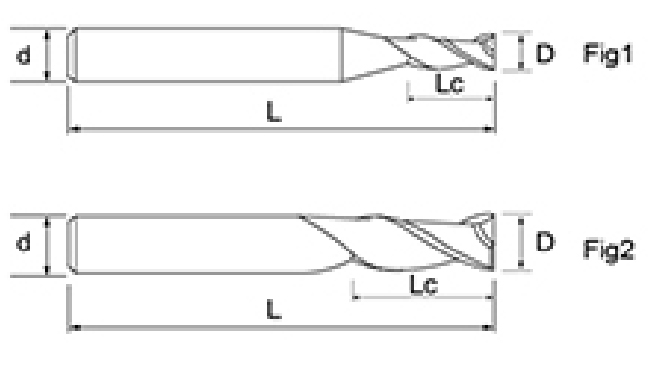

Stopkové frézy s plochou hlavou NNC-2T s 2 drážkami majú široký rozsah priemerov od 1 mm do 20 mm a dĺžky hrán od 3 mm do 45 mm, ktoré možno flexibilne kombinovať, aby vyhovovali rôznym požiadavkám na hĺbku a presnosť. Vďaka týmto všeobecným špecifikáciám je vhodný ako na presné obrábanie v malom meradle, tak aj na veľké diely, ktoré vyžadujú efektívne odstraňovanie materiálu. Používatelia si môžu vybrať najvhodnejšiu kombináciu celkovej dĺžky a dĺžky hrany na základe ich špecifických potrieb zariadenia a procesu.
Konštrukcia nástroja má uhol skrutkovice 35° a geometriu plochého konca obojstrannej hrany na zabezpečenie hladkého odvádzania triesok pri súčasnom zvýšení tuhosti a stability rezu. Špeciálne navrhnutá plochá čelná plocha poskytuje vynikajúcu povrchovú úpravu pri čelnom frézovaní a poskytuje silnú pevnosť reznej hrany pri drážkovaní a bočnom frézovaní. Starostlivo usporiadaná konfigurácia s dvoma okrajmi pomáha minimalizovať vibrácie pre stabilnejší proces obrábania.
Táto séria využíva najnovší chróm-hliníkový kompozitný povlak a prechádza procesom presného brúsenia. Najnovší chróm-hliníkový kompozitný povlak má vynikajúcu odolnosť voči teplu a opotrebovaniu, čo môže predĺžiť životnosť nástroja a zároveň zabezpečiť konzistentný rezný výkon. Pokročilá povrchová úprava môže tiež výrazne znížiť trenie a účinne zabrániť tvorbe nánosov hrany pri vysokorýchlostnom obrábaní.
