Frézy s plochou hlavou so 4 drážkami

Spracované materiály	Liatina Nodulárna liatina		Uhlíková oceľ, legovaná oceľ ~750 N/mm²		Uhlíková oceľ, legovaná oceľ ~30 HRC		Predtvrdená oceľ, kalená a temperovaná oceľ ~40 HRC		Nerezová oceľ		Predtvrdená oceľ, kalená a temperovaná oceľ ~50 HRC
Priemer (mm)	Rýchlosť otáčania (min -1 )	Rýchlosť podávania (mm/min)	Rýchlosť otáčania (min -1 )	Rýchlosť podávania (mm/min)	Rýchlosť otáčania (min -1 )	Rýchlosť podávania (mm/min)	Rýchlosť otáčania (min -1 )	Rýchlosť podávania (mm/min)	Rýchlosť otáčania (min -1 )	Rýchlosť podávania (mm/min)	Rýchlosť otáčania (min -1 )	Rýchlosť podávania (mm/min)
1	20000	250	20000	250	20000	200	20000	200	20000	90	20000	150
2	15000	400	15000	400	15000	360	15000	350	11150	100	13000	225
3	14000	680	14000	680	13000	630	10600	525	7500	120	8500	410
4	10800	700	10800	700	10000	640	8000	535	5500	125	6500	420
5	8200	730	8200	730	7600	670	6400	560	4500	125	5000	440
6	7000	750	7000	750	6400	690	5300	575	3700	135	4200	450
8	5200	740	5200	740	4800	680	4000	565	2800	135	3200	460
10	4200	730	4200	730	3800	670	3200	560	2200	135	2500	435
12	3500	730	3500	730	3200	670	2650	560	1850	135	2100	435
14	3000	680	3000	680	2700	630	2300	525	1600	125	1800	410
16	2600	680	2600	680	2400	630	2000	525	1400	120	1600	410
18	2300	670	2300	670	2100	620	1800	515	1250	105	1400	405
20	2050	670	2050	670	1900	620	1600	515	1100	105	1250	405

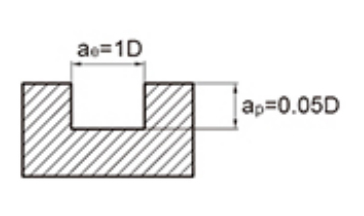

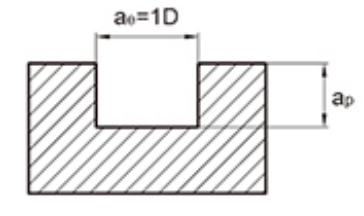

Maximálna hĺbka rezu
									Priemer nástroja	Hĺbka rezu ap
									∅1	0,15 D
									∅3	0,3D

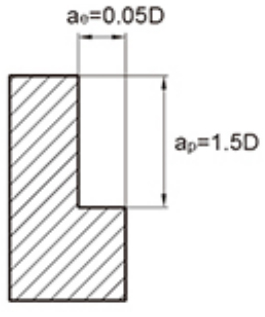

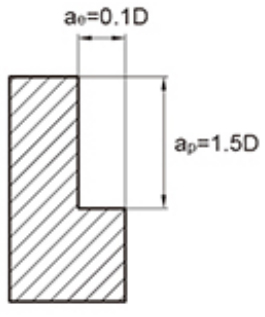

Vyššie uvedená tabuľka zobrazuje štandardné hodnoty pre obrábanie bočným frézovaním. Pri rezaní drážok nástrojom by rýchlosť mala byť 50 % ~ 70 % z vyššie uvedenej tabuľky a rýchlosť posuvu by mala byť 40 % ~ 60 % ako štandardná hodnota.
2. Používajte vysoko presné obrábacie stroje a držiaky nástrojov.
3. Použite vzduchové chladenie alebo reznú kvapalinu, pri ktorej je menej pravdepodobné, že bude produkovať dym.
4. Na bočné frézovanie sa odporúča použiť sekvenčné frézovanie.
Keď je tuhosť inštalácie obrábacieho stroja a obrobku nízka, môžu sa vyskytnúť vibrácie a abnormálny zvuk. V tomto prípade by sa rýchlosť a rýchlosť posuvu v tabuľke vyššie mali medziročne znížiť.
6. Minimalizujte dĺžku previsu nástroja čo najviac bez rušenia.

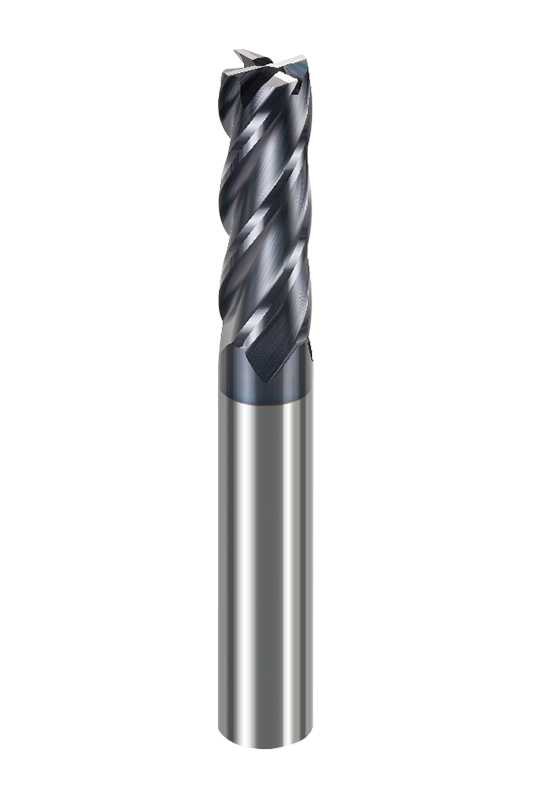

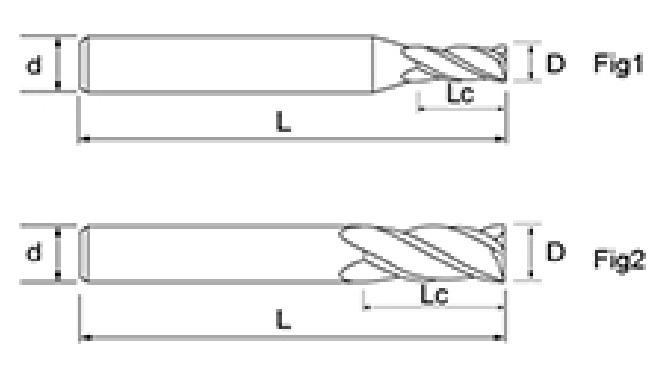

Frézy s plochou hlavou NNC-4T so 4 drážkami majú rôzne priemery od 1 mm do 20 mm a možno ich prispôsobiť rôznym dĺžkam čepele a celkovým dĺžkam, čo pomáha procesorom flexibilne ich používať v rôznych scenároch, ako sú úzke priestory alebo veľké rezné plochy. Kombináciou riešení rôznych veľkostí možno dosiahnuť dobrú rovnováhu medzi účinnosťou spracovania a povrchovou úpravou, ktorá je vhodná pre rôzne výrobné potreby.

Prijíma dizajn štvorzubovej plochej hlavy s uhlom skrutkovice 35°. Uhol čela nástroja a uhol chrbta sú starostlivo optimalizované, aby sa účinne znížil rezný odpor. Má širší rozsah všeobecného výkonu, rovnomerné rozloženie reznej hrany a dokáže udržať nižšie vibrácie a plynulejšie odstraňovanie triesok počas rezania, pričom stále zabezpečuje stabilný rezný výkon pri vysokorýchlostnom obrábaní.

Pokiaľ ide o výrobu, stopkové frézy s plochou hlavou NNC-4T využívajú vysoko presnú technológiu CNC brúsenia, aby sa zabezpečili ostré hrany a prísne kontrolované rozmerové tolerancie. Povrchová úprava využíva najnovší chróm-hliníkový kompozitný povlak, ktorý má vynikajúcu tvrdosť pri vysokých teplotách a oxidačnú stabilitu, čím predlžuje životnosť nástroja a zlepšuje kvalitu opracovávaného povrchu.

Táto fréza je vhodná na spracovanie rôznych materiálov, ako je uhlíková oceľ, legovaná oceľ, formovacia oceľ, nehrdzavejúca oceľ a liatina, najmä pre obrobky s tvrdosťou nepresahujúcou 45HRC.
