Frézy so 4 guľatým nosom

Spracované materiály	Liatina Nodulárna liatina		Uhlíková oceľ, legovaná oceľ ~750 N/mm²		Uhlíková oceľ, legovaná oceľ ~30 HRC		Predtvrdená oceľ, kalená a temperovaná oceľ ~40 HRC		Nerezová oceľ		Predtvrdená oceľ, kalená a temperovaná oceľ ~50 HRC
Priemer (mm)	Rýchlosť otáčania (min -1 )	Rýchlosť podávania (mm/min)	Rýchlosť otáčania (min -1 )	Rýchlosť podávania (mm/min)	Rýchlosť otáčania (min -1 )	Rýchlosť podávania (mm/min)	Rýchlosť otáčania (min -1 )	Rýchlosť podávania (mm/min)	Rýchlosť otáčania (min -1 )	Rýchlosť podávania (mm/min)	Rýchlosť otáčania (min -1 )	Rýchlosť podávania (mm/min)
3	14000	820	14000	820	13000	755	10600	630	7500	145	8500	490
4	10800	840	10800	840	10000	770	8000	640	5500	145	6500	500
5	8200	880	8200	880	7600	810	6400	670	4500	145	5000	530
6	7000	900	7000	900	6400	830	5300	690	3700	160	4200	540
8	5200	890	5200	890	4800	815	4000	680	2800	160	3200	550
10	4200	880	4200	880	3800	810	3200	670	2200	160	2500	520
12	3500	880	3500	880	3200	810	2650	670	1850	160	2100	520
16	2600	680	2600	680	2400	630	2000	525	1400	120	1600	490

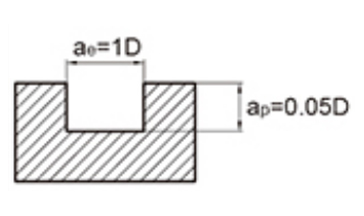

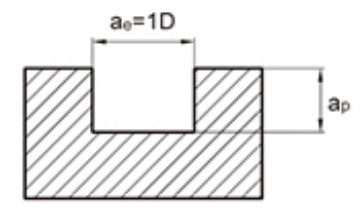

Maximálna hĺbka rezu
								Priemer nástroja	Hĺbka rezu ap
								∅1	0,15 D
								∅3	0,3D

1. Vyššie uvedená tabuľka zobrazuje štandardné hodnoty pre bočné frézovanie. Pri rezaní drážok nástrojom by rýchlosť mala byť 50 % ~ 70 % z vyššie uvedenej tabuľky a rýchlosť posuvu by mala byť 40 % ~ 60 % ako štandardná hodnota.
2. Používajte vysoko presné obrábacie stroje a držiaky nástrojov.
3. Použite vzduchové chladenie alebo reznú kvapalinu, pri ktorej je menej pravdepodobné, že bude produkovať dym.
4. Na bočné frézovanie sa odporúča použiť sekvenčné frézovanie.
Keď je tuhosť inštalácie obrábacieho stroja a obrobku nízka, môžu sa vyskytnúť vibrácie a abnormálny zvuk. V tomto prípade by sa rýchlosť a rýchlosť posuvu v tabuľke vyššie mali medziročne znížiť.
6. Minimalizujte dĺžku previsu nástroja čo najviac bez rušenia.

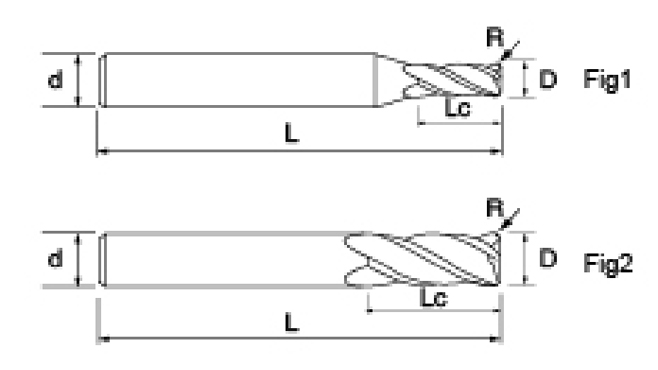

Fréza s okrúhlym hrotom NNC-4R je k dispozícii v rôznych veľkostiach, pokrýva rôzne priemery nástrojov, dĺžky čepele a rozsahy uhlov R a možno ju flexibilne zladiť s rôznymi podmodelmi, aby vyhovovali rôznym potrebám spracovania. Každý podmodel môže fungovať stabilne pri rôznych príležitostiach od dokončovania po hrubovanie, vďaka čomu je proces spracovania cielenejší a efektívnejší.

Prijíma špeciálne navrhnutý tvar čepele s okrúhlym nosom, ktorý účinne znižuje rezné vibrácie a zlepšuje konečnú úpravu obrobeného povrchu. Štruktúra so 4 drážkami nielenže zlepšuje schopnosť nástroja odstraňovať triesky, ale tiež zvyšuje tuhosť čepele a poskytuje spoľahlivejšiu podporu pre nepretržité vysokorýchlostné rezanie.

Vďaka kombinácii vysoko presného brúsenia a pokročilej technológie povrchovej úpravy majú stopkové frézy NNC-4R so 4 drážkami s okrúhlym nosom vynikajúci výkon v oblasti odolnosti proti opotrebeniu a tepelnej odolnosti. Presný výrobný proces môže minimalizovať chybu veľkosti nástroja a povlak účinne potláča trenie a rezné teplo, takže životnosť nástroja môže byť predĺžená a stabilná prevádzka môže byť dosiahnutá pri vyšších rezných parametroch.

Táto fréza s okrúhlym nosom je vhodná na spracovanie rôznych bežných materiálov, ako je uhlíková oceľ, nehrdzavejúca oceľ, formovacia oceľ a zliatina medi, a do určitej miery si poradí aj s obrobkami s vyššou tvrdosťou. Pre aplikácie presného obrábania vyžadujúce vysokú kvalitu povrchu môže NNC-4R tiež poskytnúť vynikajúcu konečnú úpravu hotového produktu.
