Vysoko presné 4-brúsové frézy s okrúhlym nosom

Spracované materiály	Predtvrdená oceľ 40 ~ 50 HRC		Kalená oceľ 50 ~ 60 HRC		Kalená oceľ 60~68HRC
Rýchlosť rezania	300 m/min		150 m/min		100 m/min
Priemer (mm)	Rýchlosť otáčania (min -1 )	Rýchlosť podávania (mm/min)	Rýchlosť otáčania (min -1 )	Rýchlosť podávania (mm/min)	Rýchlosť otáčania (min -1 )	Rýchlosť podávania (mm/min)
3	32000	1225	16000	610	11000	420
4	24000	1500	12000	745	8000	500
5	19000	1630	9500	815	6400	550
6	16000	1850	8000	925	5300	610
8	12000	1850	6000	925	4000	610
10	9600	1850	4800	925	3200	610
12	8000	1920	4000	960	2700	648
16	6000	1440	3000	720	2000	480
Maximálna hĺbka rezu

1. Prosím, používajte vysoko presné a vysoko pevné zariadenia a prípravky.
2. Keď je tuhosť inštalácie obrábacieho stroja a obrobku nízka, môžu sa vyskytnúť vibrácie a abnormálny zvuk. V tomto prípade by sa rýchlosť a rýchlosť posuvu v tabuľke vyššie mali medziročne znížiť.
3. Použite chladenie vzduchom alebo MQL (minimálne množstvo chladenia olejovou hmlou).
4. Na bočné frézovanie sa odporúča použiť sekvenčné frézovanie.
5. Minimalizujte dĺžku zavesenia nástroja čo najviac bez rušenia.

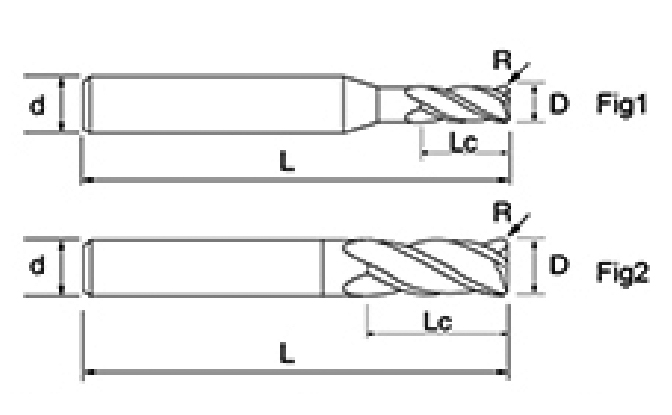

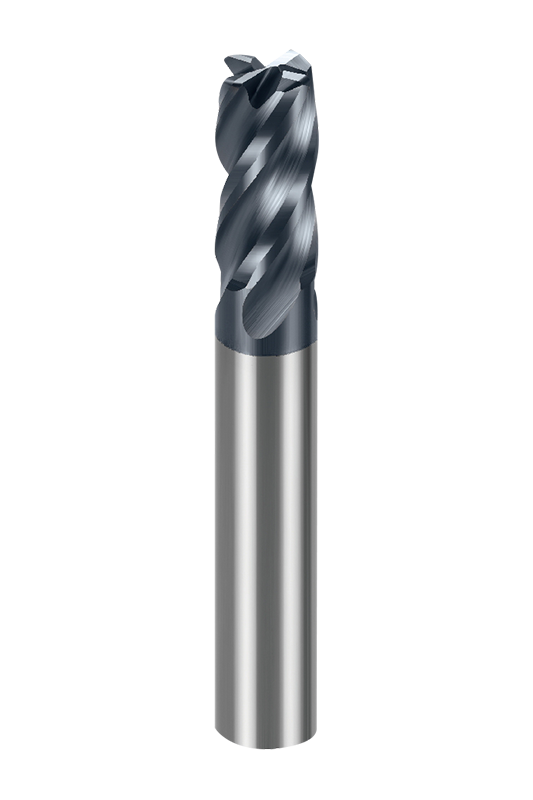

Vysoko presné stopkové frézy NNCH-4R so 4 drážkami s okrúhlym nosom poskytujú širokú škálu špecifikácií, ktoré pokrývajú rôzne priemery nástrojov, dĺžky čepele a konfigurácie polomerov zaoblenia, ktoré možno flexibilne prispôsobiť rôznym požiadavkám na spracovanie. Či už ide o jemné spracovanie alebo efektívne odstraňovanie materiálu, môžete ľubovoľne kombinovať a vyberať najlepšie riešenie podľa konkrétneho scenára aplikácie.

Táto séria fréz využíva dizajn uhla skrutkovice 45° v kombinácii s tvarom čepele s okrúhlym nosom, ktorý účinne znižuje vibrácie pri reze a zlepšuje povrchovú úpravu. Čepeľ s okrúhlym nosom je obzvlášť vhodná na polotovary a dokončovacie práce, ktoré môžu poskytnúť nielen vynikajúcu pevnosť nástroja, ale aj zabezpečiť dobrý rezný výkon, najmä pre zložité zakrivené povrchy a vysoko presné spracovanie foriem.

Fréza využíva ultrajemný karbidový materiál s pokročilou technológiou povlakovania MT, ktorý má extrémne vysokú odolnosť proti opotrebovaniu a tepelnú odolnosť. Tvrdosť materiálu nástroja môže dosiahnuť HRC≤65, čo zaisťuje stabilitu a odolnosť pri spracovaní materiálov s vysokou tvrdosťou. Proces presného brúsenia zároveň zabezpečuje ostrosť reznej hrany, čím je proces spracovania plynulejší a znižuje sa rezný odpor a akumulácia tepla.

Vysoko presné 4-britové stopkové frézy NNCH-4R s guľatým nosom sú vhodné pre široký rozsah spracovania materiálov, vrátane nízkouhlíkovej ocele, legovanej ocele, predkalenej ocele, tepelne upravenej ocele (až do HRC65) atď. Obzvlášť dobre fungujú pri vysoko presnom spracovaní materiálov s vysokou tvrdosťou a môžu účinne zlepšiť kvalitu spracovania a predĺžiť životnosť nástroja.
