Vysokovýkonné guľové čelné frézy s 2 drážkami

Spracované materiály	Predtvrdená oceľ 40 ~ 50 HRC				Kalená oceľ 50 ~ 60 HRC				Kalená oceľ 60~68HRC
Ball Head Radius (mm)	Rýchlosť otáčania (min -1 )	Rýchlosť podávania (mm/min)	a p (mm)	a e (mm)	Rýchlosť otáčania (min -1 )	Rýchlosť podávania (mm/min)	a p (mm)	a e (mm)	Rýchlosť otáčania (min -1 )	Rýchlosť podávania (mm/min)	a p (mm)	a e (mm)
R0,5	40000	1900	0.01	0.05	36000	1500	0.01	0.05	32000	1400	0.01	0.05
R1.0	33000	3100	0.02	0.075	26000	2100	0.02	0.075	24000	2000	0.02	0.075
R1.5	29000	4100	0.03	0.1	23000	2900	0.03	0.1	21000	2600	0.03	0.1
R2.0	22000	3900	0.04	0.15	17000	2500	0.04	0.15	15500	2100	0.04	0.15
R2.5	17500	3500	0.05	0.15	13500	2200	0.05	0.15	13000	2000	0.05	0.15
R3.0	15000	3100	0.06	0.2	11500	1700	0.06	0.2	10500	1500	0.06	0.2
R4.0	11000	2500	0.08	0.25	8600	1600	0.08	0.25	8000	1400	0.08	0.25
R5.0	9000	2000	0.1	0.3	7000	1400	0.1	0.3	6000	1200	0.1	0.3
R6.0	7500	1800	0.1	0.35	5700	1300	0.1	0.35	5300	1200	0.1	0.35
R8,0	5500	1800	0.1	0.4	4300	1300	0.1	0.4	4000	1200	0.1	0.4
R10,0	4500	1800	0.1	0.5	3500	1300	0.1	0.5	3200	1200	0.1	0.5
Maximálna hĺbka rezu

1. Prosím, používajte vysoko presné a vysoko pevné zariadenia a prípravky.
2. Keď je tuhosť inštalácie obrábacieho stroja a obrobku nízka, môžu sa vyskytnúť vibrácie a abnormálny zvuk. V tomto prípade by sa rýchlosť a rýchlosť posuvu v tabuľke vyššie mali medziročne znížiť.
3. Použite chladenie vzduchom alebo MQL (minimálne množstvo chladenia olejovou hmlou).
4. Na bočné frézovanie sa odporúča použiť sekvenčné frézovanie.
5. Minimalizujte dĺžku zavesenia nástroja čo najviac bez rušenia.

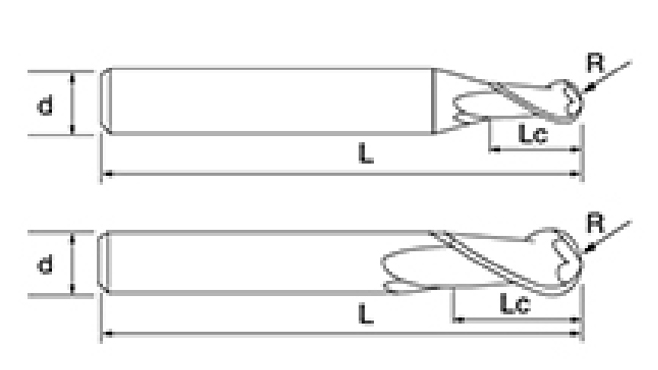

Séria vysokovýkonných 2-britových čelných fréz s guľovou hlavou NNH-2B je k dispozícii v rôznych špecifikáciách s priemerom od 1 mm do 20 mm. Táto flexibilita umožňuje užívateľom vybrať si najvhodnejší nástroj pre ich požiadavky na obrábanie, či už ide o jemné gravírovanie alebo frézovanie hlbokých dutín. Každý variant je starostlivo optimalizovaný s dĺžkou drážky a celkovými rozmermi, aby sa zabezpečila presnosť a účinnosť v rôznych aplikáciách.

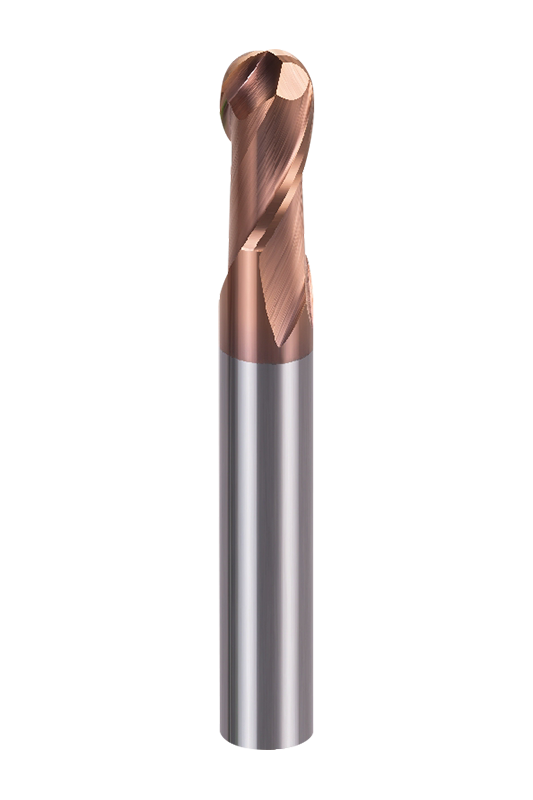

Táto stopková fréza, navrhnutá s geometriou s guľovým nosom, poskytuje plynulejší prechod pri 3D obrábaní povrchu v porovnaní s frézami s plochým nosom. Tento tvar pomáha znižovať rezný odpor a zlepšuje stabilitu nástroja. 30° uhol skrutkovice zlepšuje odvod triesok a zároveň minimalizuje vibrácie, čím zabezpečuje stabilný výkon obrábania. Štruktúra s 2 drážkami navyše umožňuje lepšie odstraňovanie triesok pri vysokorýchlostnom obrábaní, vďaka čomu je ideálna pre efektívny úber materiálu.

Tento produkt využíva pokročilú technológiu povrchovej úpravy AlTiSiN spárovanú so substrátom s ultra jemnými časticami (0,4 μm). To výrazne zlepšuje odolnosť proti opotrebovaniu a teplu, čo umožňuje nástroju udržiavať výkon aj pri aplikáciách obrábania s vysokou tvrdosťou. Stopkové frézy NNH-2B sú vyrobené z tvrdokovu s vysokou tvrdosťou a sú presne brúsené, aby sa získali ostré rezné hrany, ktoré môžu znížiť rezné sily a zlepšiť presnosť obrábania.

Séria NNH-2B je vhodná pre širokú škálu materiálov a funguje dobre vo vysokorýchlostných aplikáciách s vysokou tvrdosťou. Veľmi dobre si počína pri obrábaní kalenej ocele, nástrojovej ocele, nehrdzavejúcej ocele do 55HRC. Okrem toho je tiež veľmi účinný pri presnom obrábaní neželezných kovov, ako sú zliatiny medi.
