• Špeciálny dizajn noža v kombinácii s pokročilou technológiou leštenia a pasivácie účinne zabraňuje vibráciám a rieši problém prilepenia triesok.
• Vysoko výkonný hliníkový nôž dokáže dosiahnuť ultra vysokú rýchlosť odstraňovania kovu a vyššie požiadavky na vzhľad.

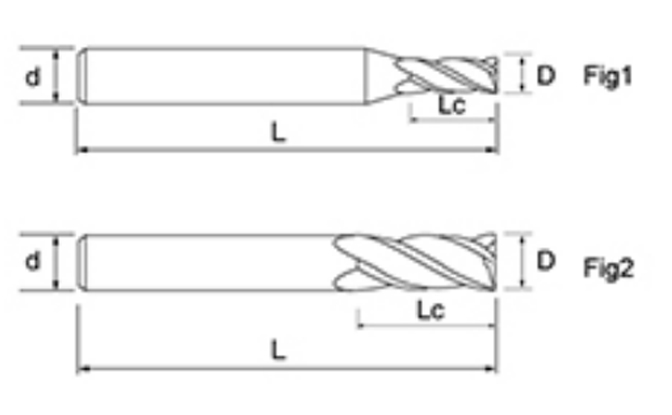

| Nie | Priemer D | Dĺžka flauty Lc | Celková dĺžka L | Shank Dia d | Počet čepelí F |
| NNL-3T-D1.0 | 1.0 | 3 | 50 | 4 | 3 |
| NNL-3T-D1.5 | 1.5 | 4 | 50 | 4 | 3 |
| NNL-3T-D2.0 | 2.0 | 6 | 50 | 4 | 3 |
| NNL-3T-D2.5 | 2.5 | 7 | 50 | 4 | 3 |
| NNL-3T-D3.0S | 3.0 | 7 | 50 | 4 | 3 |
| NNL-3T-D3.0 | 3.0 | 8 | 50 | 6 | 3 |
| NNL-3T-D4.0S | 4.0 | 12 | 50 | 4 | 3 |
| NNL-3T-D4.0 | 4.0 | 12 | 50 | 6 | 3 |
| NNL-3T-D4.5 | 4.5 | 12 | 50 | 6 | 3 |
| NNL-3T-D5.0 | 5.0 | 15 | 50 | 6 | 3 |
| NNL-3T-D5.5 | 5.5 | 15 | 50 | 6 | 3 |
| NNL-3T-D6.0 | 6.0 | 18 | 50 | 6 | 3 |
| NNL-3T-D7.0 | 7.0 | 20 | 60 | 8 | 3 |
| NNL-3T-D8.0 | 8.0 | 20 | 60 | 8 | 3 |
| NNL-3T-D9.0 | 9.0 | 25 | 75 | 10 | 3 |
| NNL-3T-D10.0 | 10.0 | 30 | 75 | 10 | 3 |
| NNL-3T-D11.0 | 11.0 | 30 | 75 | 12 | 3 |
| NNL-3T-D12.0 | 12.0 | 30 | 75 | 12 | 3 |
| NNL-3T-D14.0 | 14.0 | 35 | 75 | 14 | 3 |
| NNL-3T-D16.0 | 16.0 | 45 | 100 | 16 | 3 |
| NNL-3T-D18.0 | 18.0 | 45 | 100 | 18 | 3 |
| NNL-3T-D20.0 | 20.0 | 50 | 100 | 20 | 3 |
| Spracované materiály | Zliatina hliníka | Zliatina kremíka a hliníka Si≤10 % | ||
| Priemer (mm) | Rýchlosť otáčania (min⁻¹) | Rýchlosť podávania (mm/min) | Rýchlosť otáčania (min⁻¹) | Rýchlosť podávania (mm/min) |
| 1 | 40000 | 800 | 40000 | 600 |
| 2 | 40000 | 1200 | 32000 | 900 |
| 3 | 26500 | 1800 | 21000 | 1300 |
| 4 | 20000 | 2000 | 16000 | 1500 |
| 5 | 16000 | 1750 | 13000 | 1300 |
| 6 | 13000 | 1500 | 10600 | 1200 |
| 8 | 10000 | 1650 | 8000 | 1300 |
| 10 | 8000 | 1900 | 6500 | 1500 |
| 12 | 6600 | 1950 | 5300 | 1550 |
| 14 | 5700 | 2000 | 4600 | 1600 |
| 16 | 5000 | 2000 | 4000 | 1600 |
| 18 | 4400 | 2000 | 3500 | 1600 |
| 20 | 4000 | 2000 | 3200 | 1600 |

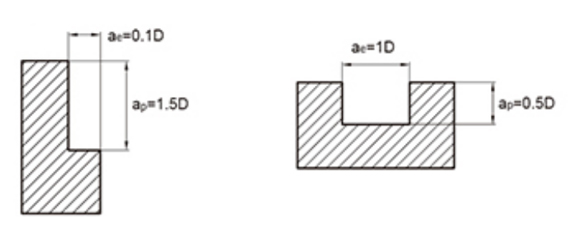

| Maximálna hĺbka rezu |  | |||
1. Vyššie uvedená tabuľka je založená na referenčných hodnotách pre bočné frézovanie. Rezné podmienky pre frézovanie drážok sú založené na 70 % rýchlosti posuvu v tabuľke vyššie.
2. Používajte obrábacie stroje a držiaky nástrojov s vysokou tuhosťou a presnosťou. Keď je tuhosť obrábacieho stroja a inštalácie obrobku nízka, môžu sa vyskytnúť vibrácie a abnormálny hluk. V tomto čase by sa odporúčaná rýchlosť a rýchlosť posuvu v tabuľke vyššie mali medziročne znížiť.
3. Keď je hĺbka rezu malá, rýchlosť otáčania a rýchlosť posuvu sa môžu medziročne zvýšiť.
4. Použite reznú kvapalinu rozpustnú vo vode.
5. Pri sekvenčnom frézovaní sa odporúča bočné frézovanie.
6. Minimalizujte dĺžku previsu nástroja čo najviac bez rušenia.
| Séria nástrojov | Priemer | Polomer | Polomer rohu | Dĺžka flauty | Efektívna dĺžka | Celková dĺžka | Shank Dia | |||
| D | R | CR | Lc | L1 | L | d | ||||
| NNL karbidové stopkové frézy na obrábanie hliníka | D0,5~D3,5 | 0 -0,012 | R0,5~R1,75 | /-0,005 | CR0,2~CR0,5 | /-0,005 | 0 0.3 | 0 0.5 | 0 0.5 | h6 |
| D4.0~D10.0 | 0 -0,015 | R2.0~R5.0 | /-0,008 | CR1.0~CR5.0 | /-0,008 | 0 0.5 | ||||
| D12,0~D20,0 | 0 -0,018 | R6,0~R10,0 | /-0,01 | |||||||

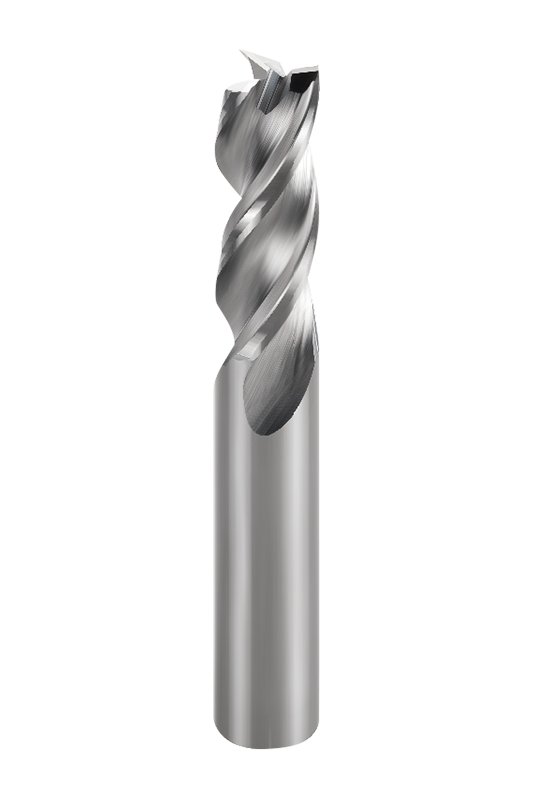

Hliníkové frézovacie frézy s 3 drážkami (séria NNL-3T) ponúkajú rôzne špecifikácie s priemermi frézy od 1,0 mm do 20,0 mm a rôznymi možnosťami dĺžky frézy a priemeru stopky, aby vyhovovali rôznym potrebám obrábania. Či už ide o jemné gravírovanie alebo odstraňovanie materiálu vo veľkom meradle, je možné nájsť vhodný model, ktorý spĺňa požiadavky na flexibilitu efektívneho obrábania.
Nástroj sa vyznačuje unikátnym dizajnom s tromi drážkami v kombinácii so 45° uhlom špirály, čo optimalizuje rozloženie reznej sily a efektívne znižuje vibrácie počas obrábania, čím zlepšuje stabilitu obrábania. Špeciálna geometria nástroja zlepšuje možnosti odstraňovania triesok, znižuje problémy s priľnavosťou triesok počas procesu a zaisťuje hladšie rezanie pri zachovaní vysokokvalitnej povrchovej úpravy.
Vyrobené z vybraného 0,5 μm vysoko odolného materiálu odolného proti odštiepeniu a upraveného presným brúsením a pokročilými leštiacimi a pasivačnými procesmi, povrch nástroja sa stáva hladším, čím sa znižuje rezný odpor a zvyšuje sa životnosť nástroja. Charakteristiky nízkeho trenia v kombinácii s vysoko presným obrábaním umožňujú nástroju zachovať si vynikajúci výkon počas vysokorýchlostných operácií.
