American Unified Thread (UN): Vyhovuje norme ANSI/ASME B1.1, uhol závitu je 60°.
Dizajn s tromi zubami: Na nástroji sú tri rezné hrany, ktoré dokážu spracovať viacero závitov súčasne, aby sa zlepšila efektivita spracovania.
Odporúčaná tvrdosť spracovania: HRC≤45°

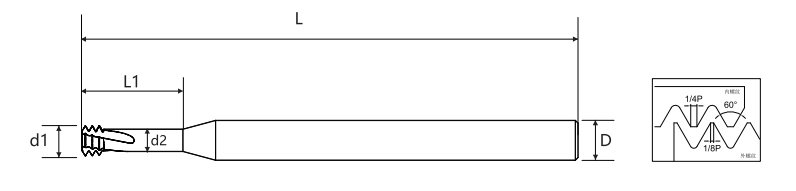

| Smola | Hrubé zuby UNC | Jemné zuby UNF | Priemer čepele d1 | Priemer vyhýbania d2 | Efektívna dĺžka čepele L1 | Priemer rukoväte D | Celková dĺžka L | Počet čepelí | Priemer spodného otvoru |
| 80 | č.0-80 | 1.15 | 0.737 | 3.5 | 4 | 50 | 3 | 1.2 | |
| 72 | č.1-72 | 1.45 | 0.991 | 3.9 | 4 | 50 | 3 | 1.6 | |
| 64 | č.1-64 | č.2-64 | 1.4 | 0.884 | 4.2 | 4 | 50 | 3 | 1.5 |
| 56 | č.2-56 | č.3-56 | 1.65 | 1.06 | 5 | 4 | 50 | 3 | 1.8 |
| 48 | č.3-48 | č.4-48 | 1.9 | 1.212 | 6 | 4 | 50 | 3 | 2.1 |
| 40 | č.4, č.5-40 | č.6-40 | 2.1 | 1.275 | 6 | 4 | 50 | 3 | 2.3 |
| 40 | č.5-40 | č.6-40 | 2.45 | 1.6 | 7.2 | 4 | 50 | 3 | 2.6 |
| 36 | č.8-36 | 3.3 | 2.383 | 8.7 | 4 | 50 | 3 | 3.5 | |
| 32 | č.6, č.8-32 | č.10-32 | 2.55 | 1.518 | 7.4 | 4 | 50 | 3 | 2.8 |
| 32 | č.8-32 | č.10-32 | 3.2 | 2.168 | 10 | 4 | 50 | 3 | 3.5 |
| 32 | č.10-32 | 3.8 | 2.768 | 10.3 | 4 | 50 | 3 | 5.5 | |
| 28 | 1/4"-28 | 5.25 | 4.071 | 13.2 | 6 | 50 | 3 | 3.9 | |
| 24 | č.10-24 | 5/16"-24 | 3.58 | 2.204 | 10.2 | 4 | 50 | 3 | 6.9 |
| 24 | 5/16"-24 | 6.68 | 5.304 | 16.5 | 8 | 60 | 3 | 5.2 | |
| 20 | 1/4"-20 | 7/16"-20 | 4.88 | 3.229 | 13.4 | 6 | 50 | 3 | 9.9 |
| 20 | 7/16"-20 | 9.55 | 7.899 | 23 | 10 | 75 | 4 | 11.4 | |
| 18 | 5/16"-18 | 6.15 | 4.316 | 16.9 | 8 | 60 | 3 | 6.5 | |
| 16 | 3/8"-16 | 6.7 | 4.636 | 19.1 | 8 | 60 | 3 | 8 | |
| 14 | 7/16" - 14 $ $ | 9 | 6.641 | 23.3 | 10 | 75 | 4 | 9.4 |

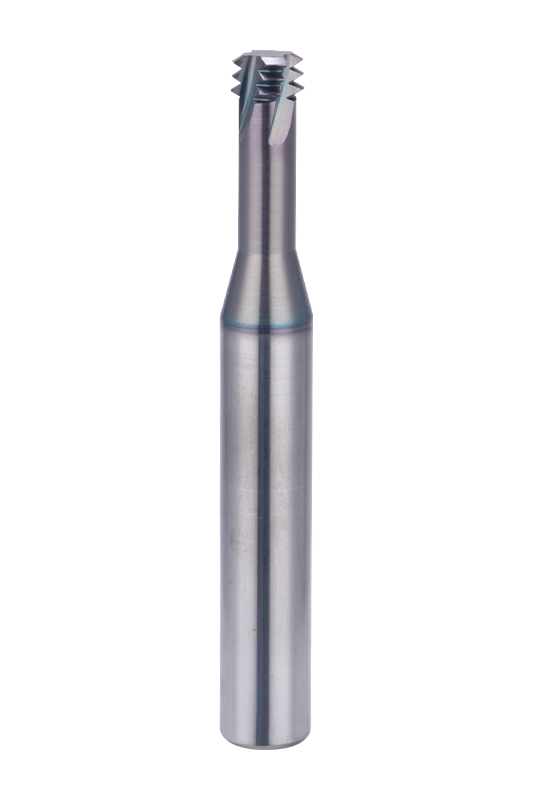

60°UN ANSI/ASME B1.1 štandardná fréza na závitovanie zubov sa riadi štandardom ANSI/ASME B1.1 pre Unified National (UN) závity, čím zabezpečuje presnú geometriu závitu s uhlom závitu 60°. Trojzubý rezací dizajn umožňuje súčasné spracovanie viacerých závitových dráh, čím sa zlepšuje efektivita obrábania a znižuje sa rezné zaťaženie, vďaka čomu je obzvlášť vhodný na výrobu vysoko presných závitov.
Rezačka je kompatibilná so širokou škálou materiálov vrátane uhlíkovej ocele, legovanej ocele, nehrdzavejúcej ocele, liatiny, zliatin hliníka, zliatin medi a iných neželezných kovov. S optimálnym rozsahom výkonu pre materiály do HRC≤45° si zachováva stabilný rezný výkon a predĺženú životnosť nástroja, čím zaisťuje vysokú presnosť a konzistentnosť pri obrábaní závitov.
K dispozícii je flexibilná škála špecifikácií, ktoré pokrývajú veľkosti od č.0-80 do 7/16"-14, ponúkajú rôzne priemery rezu a efektívne dĺžky rezu na prispôsobenie sa rôznym hĺbkam závitu a požiadavkám na obrábanie. Starostlivo navrhnutý uhol skrutkovice minimalizuje rezný odpor a opotrebovanie nástroja, vďaka čomu je táto fréza vynikajúcou voľbou pre sériovú výrobu aj aplikácie s vysokou presnosťou obrábania.
